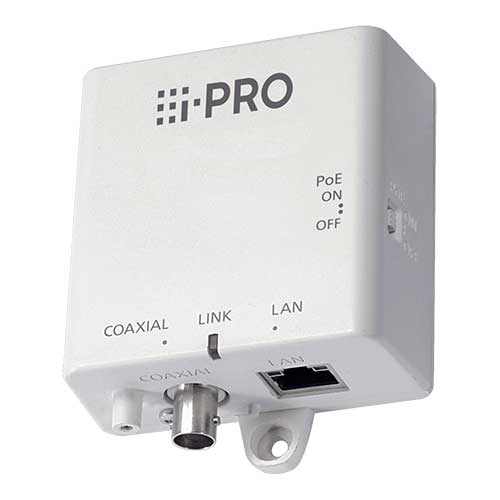

パナソニック Panasonic i-PRO 同軸-LANコンバーター(PoE給電機能付) カメラ側 WJ-PC200UX
%20%E3%82%AB%E3%83%A1%E3%83%A9%E5%81%B4%20WJ-PC200UX){kind=link}
WJ-PR204UX / WJ-PR201UX / WJ-PC200UXとも屋内専用です。屋外では使用できません。
概要
本機は同軸-LANコンバーターで、レシーバー側とカメラ側を組み合わせて使用します。
既存の同軸ケーブルを利用し、少ない初期投資で長距離伝送や高速通信などのデジタルデータ伝送を実現します。
また、カメラ側には、ネットワークカメラへ電源を供給できるPoE給電機能付きで、カメラ電源工事が不要です。
特長
PoE+(Power over Ethernet Plus)給電機能付
PoE+規格に対応(IEEE802.3at準拠)。PoE+カメラを接続・使用可能 ※1。
高速通信が可能
実効速度 ※ で TCP：35Mbps以上、UDP：45Mbps以上(同軸ケーブル5C-2V使用時)の高速通信ができます。
※ 通信速度はレシーバー側とカメラ側の間の通信速度です。
使用する同軸ケーブルの状態、ネットワーク環境などによって数値は影響を受けます。
WJ-PR204UXでは4チャンネルの合計です。設定が不要
同軸ケーブルの両端に本機を接続するだけで通信を開始します。設定の必要はありません。
※カメラ側・レシーバー側とのIPアドレス競合がない場合。
※ 同軸LANコンバーター(BY-HPE11KT)と接続することはできません。
※ WJ-PR204UXに接続した各WJ-PC200UXには、ネットワークカメラ以外は接続できません。
また、WJ-PR204UX配下のネットワークカメラどうしの通信はできません。※1 接続するカメラの種類、レシーバー側の電源の種類と伝送距離の組み合わせには制限があります。
※2 通信速度はレシーバー側とカメラ側の間の通信速度です。使用する同軸ケーブルの状態(同軸ケーブルの経年劣化など)、
ネットワーク環境などによって数値は影響を受けます。
| 電源 | レシーバー側から供給 |
|---|---|
| 使用環境温度 | − 10 ℃ 〜 50 ℃ |
| 使用環境湿度 | 10 ％ 〜 90 ％ (結露なきこと) |
| 保存環境温度 | − 20 ℃ 〜 60 ℃ |
| 保存環境湿度 | 10 ％ 〜 95 ％ (結露なきこと) |
| インターフェース | 10Base-T / 100Base-TX × 1 、 BNC端子 × 1 |
| 寸法 | 幅 約 76 mm × 高さ 約 76 mm × 奥行き 約 36 mm 【 BNCコネクターカバー装着および突起物を含む 】 幅 約 76 mm × 高さ 約 156 mm × 奥行き 約 36 mm |
| 質量 | 約 110 g |
| 仕上げ | 本体：PC/ABS セイルホワイト BNCコネクターカバー(1ch用)：ABS ホワイト |
| 付属品 | 取扱説明書、保証書、BNCコネクターカバー(1ch用)、 木ねじ(呼び径4×20mm)×3本、ねじ(M2.6×10mm)×2本、 PoE給電無効ケーブル、変換コネクター |
付属品：取扱説明書、保証書、BNCコネクターカバー、木ねじ×3本、ねじ×2本、PoE給電無効ケーブル、変換コネクター
- 既存同軸配線を使って、IPネットワーク化に対応。
- PoE＋(Power over Ethernet Plus)給電機能付。
- 最大500mまでのPoE給電が可能。
- 高速で安定した通信を実現。
＜シリーズ＞同軸-LANコンバーター【 カメラ側 ： WJ-PC200UX 】
同軸-LANコンバーター【 レシーバー側(1ch) ： WJ-PR201UX 】
同軸-LANコンバーター【 レシーバー側(4ch) ： WJ-PR204UX 】
【旧品番】WJ-PC200
