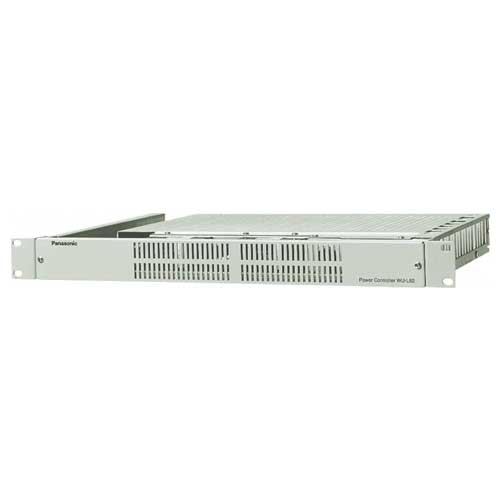

パナソニック Panasonic 電源制御ユニット WU-L62 (送料無料)
概要
ラックに収納して使用する電源制御ユニットで、AC 100V 38A までの電源を制御できます。
また、DC 24 V 3.6 A までの直流電流を出力できます。
- ラック型音響装置WL-7100、WL-7600 の電源制御ユニットとして使用した場合は、
非常用放送設備からの制御信号で、非常放送時に音響装置の電源を遮断できます。(前面のディップスイッチの設定が必要)。 - 制御端子台にPWR CONT、EMG 24 V 制御、DC 24 V 出力端子を設け、外部機器からのリモート制御、DC電源供給ができます。
- 出力系統(2系統)の入/切のタイミングに時間差を設け、電源ON 時の突入電流の重畳による主幹側ブレーカーの遮断を防止します。
【ラックマウント時のご注意】
放熱効果を上げるため、本機の上は1U以上空けて取り付けてください。
| 電源 | AC 100 V 、 50 / 60 Hz |
|---|---|
| 消費電力※ | 約 140 W (DC3.6A出力時) |
| AC電源出力 | AC 100 V 最大 38 A (A系統18AとB系統20Aの2系統) |
| DC電源出力 | DC 24 V 最大 3.6 A |
| 非常用電源コンセント | ×2 最大 15 A |
| AC電源コンセント | ×4 2系統(計8) 1個当たり15A 最大38A |
| 内部PWR CONT端子 | 10ピンコネクター × 2 |
| 外部制御(前面端子台) | PWR CONT、EMG24 V メイク/ブレイク切替 DC 24V 出力、COM、0V PWR CONT制御 ： トランジスタ入力 耐電圧 DC 30V 入力電流 約 1mA EMGメイク制御 ： トランジスタ入力 耐電圧 DC 30V 入力電流 約 0.5mA EMGブレイク制御 ： トランジスタ入力 耐電圧 DC 30V 入力電流 約 3mA |
| 電源リレー動作時間 | ＜ ON 時 ＞ A 系統 ： 約 40 ms B 系統 ： 約 80 ms ＜ OFF 時 ＞ A 系統 ： 約 40 ms B 系統 ： 約 130 ms |
| 寸法 | 幅 480 mm × 高さ 44 mm × 奥行き 300 mm (つまみなどの突起部含まず) 1U |
| 質量 | 約 6.4 kg |
| 仕上げ | パネル ： AVライトグレー塗装 (マンセルN8近似色 日塗工CN-80近似色) |
){kind=link}
- AC 100V 38A までの電源を制御可能。(A系統18A B系統20A)
- DC 24V 3.6A までの直流電流の出力も可能。
- 制御端子台にPWR CONT、EMG24 V制御、DC24 V出力端子を設け、
- 出力系統（2系統）の入/切のタイミングに時間差をかけ、
【付属品】外部機器からのリモート制御、DC電源供給が可能。
電源ON時の突入電流の重畳による主幹側ブレーカーの遮断を防止。
取扱説明書、保証書、円端子×5、10ピンケーブル(PWR CONT用 約2.5m)、
タッピングねじ(呼び径5×12)×4、結束バンド(大)×2、結束バンド(小)
