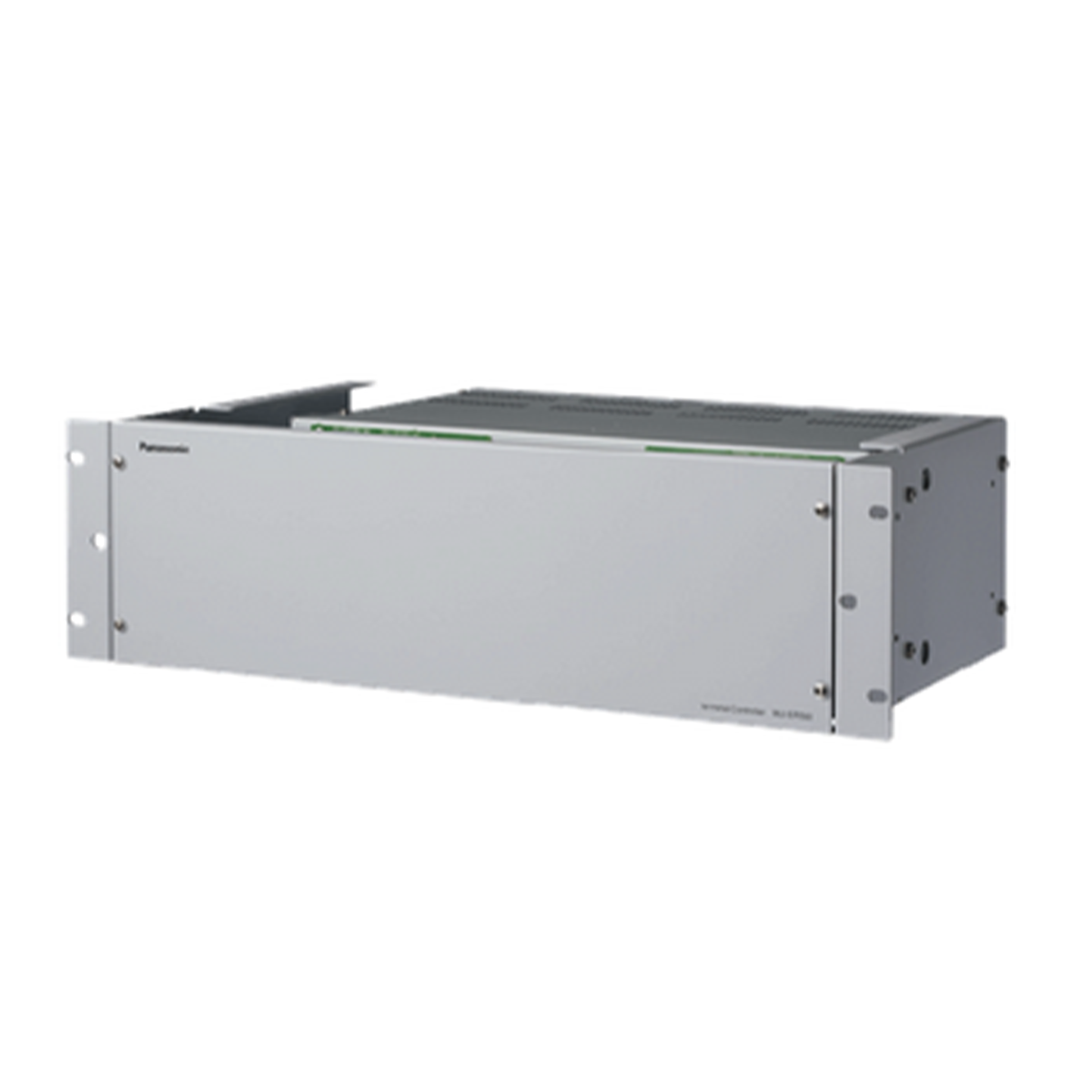

パナソニック Panasonic 増設用出力制御ユニット(20回線) WU-ER552 (送料無料)
関連商品
%20WU-ER552%20(%E9%80%81%E6%96%99%E7%84%A1%E6%96%99)){kind=link}
概要
ラック形非常用放送設備(WL-8000シリーズ)用の、スピーカー回線(20回線)を接続し制御するユニットです。
最大16台増設し、WU-ER551(10回線)と合わせてスピーカー回線数を最大340回線、階別信号入力を340系統まで増やすことができます。
| 電源 | DC 24 V 1 A (ラック形非常用放送設備または、外部電源より供給) |
|---|---|
| 階別信号入力 | 即結端子台 EL1 〜 EL20 開放電圧 30 V 短絡電流 3 mA |
| 火災確認信号 | 即結端子台 EC、EF 開放電圧 30 V 短絡電流 3 mA |
| EB接点 | 即結端子台 EB1、EB2(2系統) 無電圧メイク リレー接点 DC 50 V 1 A |
| EMG24Vブレイク1、2 | DC 24 V ※ 1端子あたり 最大150mA |
| スピーカー出力 | ねじ式端子台 SP1 〜 SP20 (各N、R、C) ※ 1回線あたり最大200W |
| スピーカー短絡検出 | ヒューズレス(ディップスイッチにより短絡検出感度切替) |
| 電力増幅ユニット入力 | 後面コネクター PA1 〜 PA4 ※ 1入力あたり最大480W |
| 外部機器異常入力 | 後面即結端子台 CONT、COM |
| 寸法 | 幅 480 mm × 高さ 132 mm × 奥行き 300 mm |
| 質量 | 約 8.3 kg |
| 仕上げ | パネル ： AVライトグレイ塗装 (マンセルN8近似色 日塗工CN-80近似色) |
- スピーカー回線(N、R、C)の接続、制御用ユニット。
- 10回線(WU-ER551)、20回線(WU-ER552)単位で最大17ユニット、340回線まで接続可能。
- EB接点端子×2系統、EMG24 Vブレイク×2系統を装備。
- スピーカー回線毎に緊急リレーの制御ができ、
【付属品】緊急放送(アッテネータ飛ばし放送)を1回線毎に設定可能。
取扱説明書、保証書、CONT BUS Bケーブル(16ピン)、結束バンド×6、
増設用PAケーブル、端子台表示ラベル(製品に添付)、
ラックマウントねじ(M5×12、リブ付き)×4
