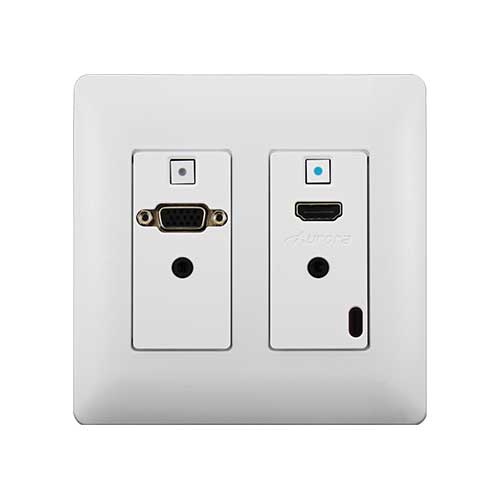

AI HDMI/VGAウォールマウント型ツイストペアケーブル伝送器(送信器のみ) AI-DXW-2-W/AI-DXW-2-B
壁コンセント型伝送器について
入力ソースの簡易切り替え
送信器本体には、入力ソースの切り替えのためのスイッチがついています。

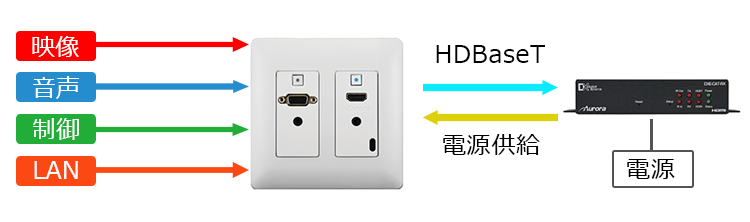

伝送器としてだけでなく、簡易的なDXW-2は切替器、コンバータ、延長器の機能を持ち合わせているため、本機1台でシステムの簡素化・コストダウンに貢献することが出来ます。LANケーブル1本でシンプルな伝送
送受信器間のLANケーブル1本のみでシステムを完結させることが出来ます。
LANケーブル1本で、映像信号のほか、音声、制御 (RS-232C・IR)、LAN (イーサネット)を伝送可能です。
本機1台で様々な信号を一括して伝送することが出来ます。
また、送信機は受信機からの電源供給 (PoH)で動作可能です。そのため送信器側で電源の用意が不要です。

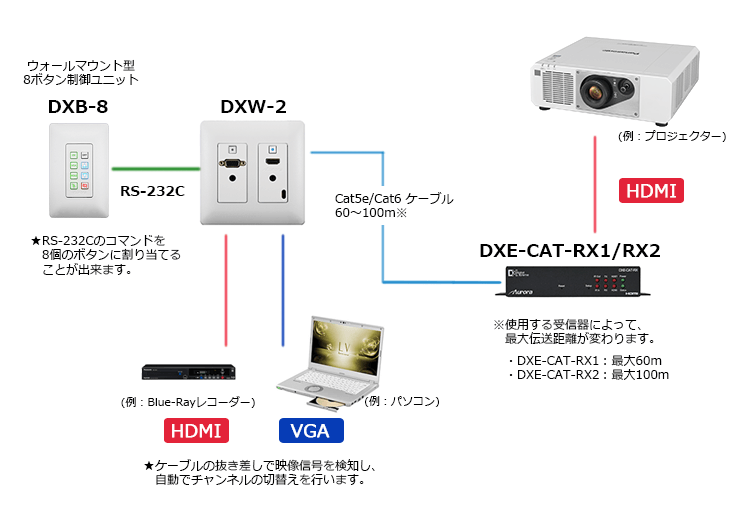

システム構成例
壁コンセント部分で出来ること
・映像 (HDMI/VGA)の切り替え (自動・手動)
・RS-232Cコマンドによる外部機器制御
→ プロジェクターの電源ON/OFFなどが可能です。
%20AI-DXW-2-W/AI-DXW-2-B){kind=link}
| 入力 | |
|---|---|
| 映像 |
HDMI ： 1系統 HDMI コネクタ：HDMI TypeA (19ピン)・メス TMDS シングルリンク HDMI信号 HDCP、ディープカラー対応 アナログ ： 1系統 VGA (YPbPr) コネクタ：D-sub15 ピン・メス 対応フォーマット ： 最大4K＠30 24bit |
| 音声 |
デジタルオーディオ ： 1系統 HDMI コネクタ：HDMI TypeA (19ピン)・メス アナログオーディオ ： 2系統 アナログ音声 コネクタ：ステレオミニジャック |
| 出力 | |
| 映像 |
HDBaseT ： 1系統 コネクタ：RJ-45 |
| 音声 |
デジタルオーディオ ： 1系統 コネクタ：RJ-45 |
| コントロール通信 | |
| RS-232C |
1系統 ボートレート ： 2400、4800、9600、19200 bps コネクタ ： 4pin 3.81 mm Euro |
| IR | 38 kHz |
| 最大延長距離 | 最大 100m (1,080p)※1 ※2 |
| 消費電力 | PoH (最大 6W) |
| 外形寸法 | W 110.0mm × H 94.7mm × D 26.4mm (突起物含まず) |
| 対応受信器 | AI-DXE-CAT-RX1,AI-DXE-CAT-RX2 |
| 使用温度範囲 | 0℃ 〜 40℃ |
| 保存温度範囲 | −20℃ 〜 60℃ |
| 相対湿度 | 20％ 〜 90％ (但し、結露なきこと) |
※2 延長距離は受信機の性能に依存します。
AI-DXW-2は、コンセントパネルタイプの延長送信器です。デジタル(HDMI/DVI) 1系統とアナログ(YPbPr,S-Video,Video)1系統の入力端子を持ち、どちらか一方を選択して、Cat5e/Cat6 ケーブル1本で伝送可能な送信器です。※ 受信機AI-DXE-CAT-RX1(最大60m)とのセット販売です。
＜特 長＞
・ Cat6ケーブル1本でHDMI信号を最大60m伝送可能※
・ HDMIおよびRGB入力に対応
・ オプション使用にてRS-232C、IR伝送可能
・ 片方向電源 (受信器にACアダプタを接続)
・ 選べるカラーはホワイトとブラック(AI-DXW-2(送信器))
・ HDCP1.4対応
・ 対応解像度：最大4K＠30 / QWXGA (RB)
※ 4K＠30の場合、最大35m伝送可能 (STPケーブル推奨)
※送信器のカラーをお選びください。
